Kowotest雙滲透儀
ISO 19232-5 / EN462-5 / ASTM E2002-99雙面IQI
雙工IQI用于許多X射線應用程序中。它是專門為數字X射線應用而設計的，以便根據EN 13068（放射線檢查），EN 14784和ISO 13671（CR-帶成像板的計算機射線照相術）評估圖像不清晰（膠片和數字圖像）和數字圖像中的基本空間分辨率），ISO 17636-2（焊縫的數字射線照相-平板探測器）或ASTM E 2597（數字探測器陣列的特性）。一個新的ISO正在制定中，描述了使用雙工IQI來確定X射線管上焦斑大小的可能性。
型號規格

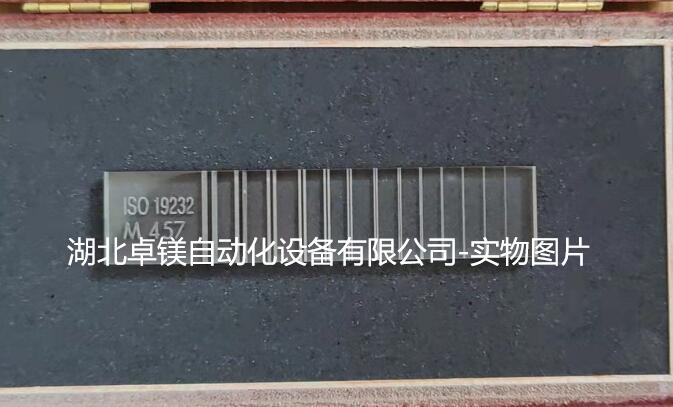

雙面IQI-D13（11 00155）-標準分辨率版本
D13由13對線組成，從線徑為0.80mm的一維線到線徑為0.50mm的13D線對。
線1D至3D由鎢制成，線4D至13D由鉑制成。
尺寸：70 x 15 x 4毫米
雙面IQI-D15（11 00160）-高分辨率版本
D15與D13具有相同的線對，另外還有直徑為：
D14-0.040毫米（12,500 lp / mm）
D15-0.032公厘（15,625 lp / mm）
D15的尺寸為78.5 x 15 x 4毫米，而70 x 15 x 4毫米（標準雙工），并且D13和D14之間的距離更大，可以避免混淆。
雙工IQI-D17（11 00165）
鉑（Pt）的超高分辨率版本 14線對4D ... 17D，對應的基本空間分辨率（SRb值）低至0.020毫米。
規格：
鉑和鎢絲之間的間距正好與每對直徑相對應。不清晰的程度由可見的線對數量表示。隨著不清晰度的增加，導線會合并形成一個圖像。
電線采用透明，耐腐蝕和尺寸穩定的塑料材料鑄造。
每個IQI均帶有標準名稱和wei一的序列號，該序列號顯示在每個圖像上。

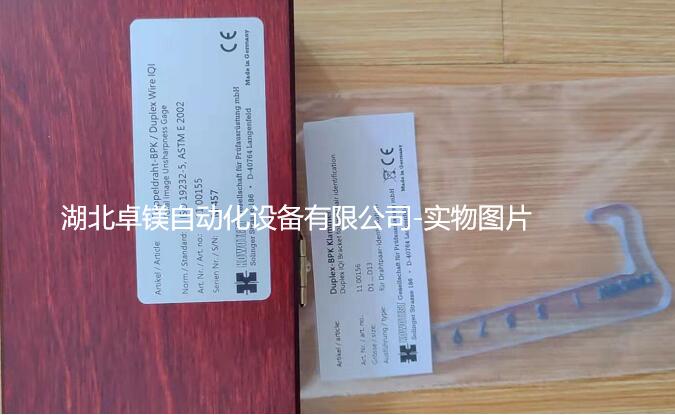

供貨范圍：
IQ雙工電線類型在木箱中提供，帶有簡短說明，根據EN 45014的合格聲明和根據ASTM E 2002的單獨測試證書。ISO19232-5和EN 462-5，以及所有相關測量值。
